在剛剛閉幕的 CITE 2024中，“飛騰騰云 S5000C 服務器液冷解決方案” 斬獲大會創新金獎。這款別具一格的 “降溫神器” 到底神在哪里？接下來就讓我們一探究竟。

在數字化轉型和云計算發展的背景下，算力需求快速增長，數據中心規模日漸龐大，能耗也水漲船高。工信部數據顯示，2022 年全國數據中心總耗電量約 2700 億千瓦時。中國信息通信研究院測算，到 2030 年我國數據中心耗電量將達到 5900 億千瓦時。工信部等部門在提出加快綠色數據中心建設，按照規劃，到 2025 年全國新建大型、超大型數據中心電能利用效率（PUE）有望降到 1.3 以下。如何降低數據中心能耗、提升數據中心電能利用效率，已成為國家和地方政府關注的焦點。

當前，大部分風冷數據中心面臨散熱技術升級或全面替代的難題，而冷板式液冷方案則為風冷數據中心節能改造提供了諸多便利。相較于常規風冷支持的 8-10kW 單柜密度，冷板式液冷不僅將支持的單機柜密度提升至 30kW ，還能實現數據中心 PUE 值降低至 1.2 以下的效果。由于冷板式液冷的硬盤、光模塊等服務器部件以及運維模式和機房承重與傳統風冷場景基本一致，因此不需要對現有風冷機房和機柜進行大規模改造，升級成本也相對較低。

近日，飛騰騰云 S5000C 服務器液冷解決方案正式發布。通過配合使用液冷散熱技術，S5000C 得以在更高頻率下穩定運行，芯片的處理速度和性能得到進一步提升。在液冷散熱技術的加持下，單機柜密度增長明顯，在提供更強勁算力和更高經濟效益的同時，加強整個系統的穩定性與可靠性，為現有風冷數據中心節能改造與液冷散熱技術升級提供成熟解決方案。

系統級液冷解決方案

液冷散熱系統是一種高效的散熱技術，可以為 S5000C 帶來更高的性能表現以及更低的能耗。本次飛騰聯合同泰怡完成了 S5000C 在單機柜級液冷場景的研發與驗證，并推出了配套的單機柜系統級液冷解決方案。整個服務器的散熱方式為風液混合，CPU 采用冷板式液冷散熱，其他部件如內存、硬盤等通過低轉速的風扇進行散熱。針對液冷機柜進行的系統性對比測試結果表明，冷板式液冷方案在性能、能耗、可靠性以及經濟性等方面表現突出。

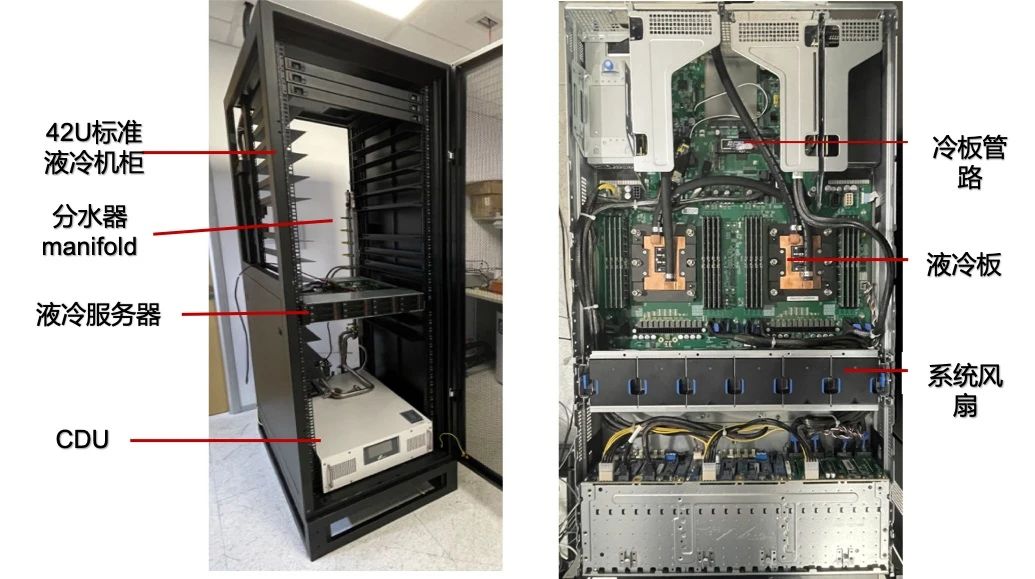

液冷機柜以及服務器結構圖

（1）高性能

測試結果表明， S5000C 高主頻芯片可以在液冷系統的加持下穩定可靠運行，主頻相對標準版芯片提高 20%。

（2）低能耗

液冷方案采用液態介質作為熱傳遞介質，熱傳導效率比空氣大大提高，可以更有效地移除計算機組件中的熱量，從而降低能耗。此外，液冷系統可以在更低的溫度下運行，節省了空調系統以及風扇的能耗。對比傳統風冷方案，本次液冷系統的整體能耗可降低約 10% 左右。

（3）更高效散熱

本次推出的液冷系統基于四臺雙路服務器進行系統功耗測試，進液溫度在 40℃ 以上， S5000C 結溫控制在 65℃ 以內，CPU 的結溫溫度波動在 ±1℃ 以內，使得服務器系統的核心部件在一個較低且穩定的溫度下運行，大大提高了系統的可靠性以及核心部件的使用壽命。整個液冷系統熱阻低，散熱能力顯著加強。

（4）算力密度提升

目前，常規風冷僅支持 8-10kW 的單柜密度?；诒敬我豪湎到y(tǒng)打造的下一代高性能液冷服務器，如果應用在 30KW 風液式 CDU 液冷機柜中，單機柜可配置 25 臺 1U 雙路液冷服務器，相對風冷機柜理論上可提升 297.6%。

30KW 風液式液冷機柜

（5）高可靠性

為了最大限度降低漏液帶來的風險，本次推出的液冷系統采用了一套漏液感知與干預系統。通過漏液檢測接口直接檢測漏液，在第一時間通過 BMC 發送警報。在本次測試中，飛騰針對主板的 LEAKAGE 4pin 漏液檢測接口進行了測試，目前該接口已通過漏液檢測設備識別檢測與移除告警以及模擬漏液故障報警等測試。

（6）經濟適用性

本次液冷系統采用的單機柜液冷技術，通過利用液體高導熱、高傳熱等特性，在有效提高空間利用率、節省占地面積的同時，還可以實現更低的 PUE 值，從而降低空調機房以及機柜的電力成本，具有較好的經濟適用性。

助力數據中心邁入液冷時代

本次飛騰針對 S5000C 完成了高性能液冷服務器的研發與驗證，為液冷散熱解決方案的實施與應用提供了硬件基礎。飛騰平臺驗證團隊還評估了該液冷系統在不同工作負載下的表現，確保散熱效果能夠滿足多樣化場景需求，為后續數據中心級應用提供了技術保障。

去年年底，飛騰發布了服務器 CPU 散熱解決方案白皮書，目前長城、同泰怡、聯想等眾多廠商已經針對 S5000C 推出了對應的液冷解決方案。相信隨著越來越多的生態伙伴的加入以及液冷方案的實施，廣大用戶將樹立起對液冷技術安全應用的信心。飛騰也將攜手生態合作伙伴進一步推動液冷技術的推廣與應用，為貫徹落實碳達峰碳中和目標要求、推動數據中心等新型基礎設施綠色高質量發展做出積極貢獻。
